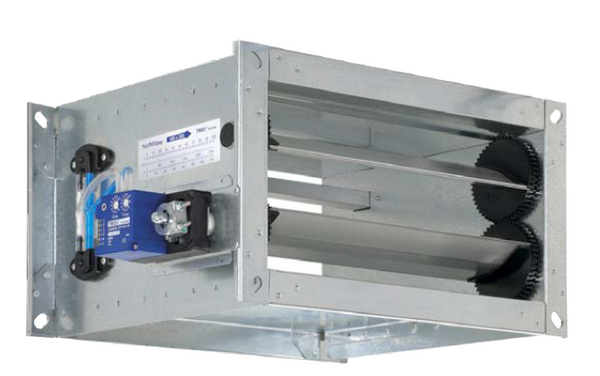

TVJ

Pentru domenii de valori ale debitului de aer normale şi înalte

Unităţi terminale rectangulare VAV pentru aplicaţii standard privind reglarea debitului aerului de alimentare sau a aerului extras în sisteme cu volum de aer variabil

  • Pentru domenii de debite volumetrice până la 36.000 m³/h sau 10.000 l/s
  • Potivit pentru reglarea debitului volumetric, presiunii în încăperi sau a presiunii în tubulaturi
  • Componente de reglare electronice pentru diferite aplicaţii (Easy, Compact, Universal, şi LABCONTROL)
  • Precizie înaltă a reglajului
  • Potivit pentru viteze ale debitului de aer până la 10 m/s
  • Pierderile de aer ale carcasei sunt în conformitate cu EN 1751, clasa B


Echipamente opţionale şi accesorii

  • Izolaţie acustică pentru reducerea zgomotului emis prin carcasă
  • Atenuator de zgomot secundar tip TX pentru diminuarea zgomotului regenerat de aer
  • Schimbător de căldură cu apă caldă tip WT pentru reîncălzirea debitului de aer

Aplicaţie

Aplicaţie

  • Unităţi terminale rectangulare VARYCONTROL VAV de tip TVJ pentru reglarea precisă a debitului aerului de alimentare sau a aerului extras în sisteme cu volum de aer variabil
  • Reglarea debitului de aer în buclă închisă cu ajutorul unei surse de energie externe
  • Pentru reglarea, limitarea sau închiderea debitului de aer în sistemele de aer condiţionat

Caracteristici speciale

  • Senzor de presiune diferenţială integrat cu orificii de măsurare de 3 mm (rezistent la praf şi poluare)
  • Setare iniţială din fabrică sau programare şi testare a funcţiilor aerodinamice
  • Debitul volumetric poate fi măsurat ulterior şi ajustat pe şantier; poate fi necesar un dispozitiv suplimentar de ajustare

Descriere

Variante

  • TVJ: unitate terminală VAV
  • TVJ-D: unitate terminală VAV cu izolatie acustica
  • Unităţi cu izolaţie acustică şi/sau un atenuator de zgomot secundar tip TX pentru cerinţe acustice exigente
  • Izolaţia acustică nu poate fi aplicata ulterior la echipamente gata instalate

Construcţia

  • Tablă de oţel galvanizat
  • P1: vopsit, gri argintiu (RAL 7001)

Componente şi caracteristici

  • Unitate gata de punere în funcţiune, care constă din componente mecanice şi componente de reglare.
  • Senzor de presiune diferenţială cu mediere pentru măsurarea debitului de aer
  • Lamele clapete
  • Componente de reglare montate din fabrică, complete cu cablaj şi tubulatură
  • Testare funcţionalitate aerodinamică pe un stand special de probe, înainte de livrarea fiecărei unităţi
  • Datele de setare iniţială sunt date pe o etichetă sau o scală de debit volumetric aplicată pe unitate
  • Precizie ridicată a reglajului debitelor volumetrice

Ataşamente

  • Regulator Easy: unitate compactă alcătuită dintr-un regulator cu potenţiometre, traductoare de presiune diferenţială şi servomotoare
  • Regulator Compact: unitate compactă alcătuită dintr-un regulator, traductoare de presiune diferenţială şi servomotoare
  • Regulator Universal: regulator, traductor de presiune diferenţială şi servomotoare pentru aplicaţii speciale
  • LABCONTROL: componente de reglaj pentru sistemele de administrare a aerului

Suplimente utile

  • Atenuator de zgomot secundar tip TX pentru cerinţe acustice exigente
  • Schimbător de căldură tip WT

Caracteristici ale modelului

  • Carcasă dreptunghiulară
  • Flanşe la ambele capete, adecvate pentru cuplarea tubulaturilor
  • Lamele cu acţiune opusă, lamelele cuplate prin angrenaje interne la ambele capete
  • Poziţia lamelei clapetei indicată în exterior la extensia axului
  • Lagăre cu inele de etanşare

Materiale şi suprafeţe

  • Carcasă din tablă de oţel galvanizat
  • Axele din oţel galvanizat
  • Lamelele clapetei şi senzorul de presiune diferenţială din aluminiu
  • Angrenaje confecţionate din plastic antistatic (ABS), rezistente la temperatură până la 50 °C
  • Lagăre din plastic


TVJ-D

  • Izolaţie acustică din tablă de oţel galvanizat
  • Profil din cauciuc pentru izolarea zgomotelor transmise prin structură
  • Izolaţie confecţionată din vată minerală


Vată minerală

  • Conform EN 13501, clasa antifoc A2, necombustibil
  • RAL marcaj de calitate RAL-GZ 388
  • Biosolubil şi în consecinţă sigur igienic conform standardului german TRGS 905 (Reguli tehnice pentru substanţe periculoase) şi directiva UE 97/69/CE

Informaţii tehnice

  • Order code
tvj
tvj
tvj
